Neue Wege der BIM-Integration zwischen PREVERA und Revit / ARCHICAD

Wenn wir von BIM-Integration sprechen, geht es um unterschiedliche Herangehensweisen. PREVERA kann sich einerseits über openBIM-Datenübertragung und cloudbasierte BIM-Plattformen flexibel in ein BIM-Projekt einbetten. Andererseits bieten wir zusätzlich eine einfachere Möglichkeit, und zwar über die neue Version des neuen Plugins für Revit und ARCHICAD.

Architekten/Planer können aus ihrer gewohnten Arbeitsumgebung ohne Umwege einen selektiven Austausch mit der PREVERA BIM-Datenbank herstellen. Der direkte Weg vom Raum- und Funktionsprogramm aus PREVERA zu Revit bzw. ARCHICAD und zurück war Thema unseres letzten BIMbility Webinars und jetzt dieses Newsletters.

Über das Plugin können Sie ab sofort auch Raumblätter mit isometrischen Darstellungen der Räume in einem einfachen Arbeitsschritt erstellen. Diesen Meilenstein in der Weiterentwicklung von PREVERA, der Alphanumerik mit Grafik verbindet, stellen wir hier vor.

Einen anderen Weg der BIM-Integration verfolgen wir beim aktuellen Referenzprojekt "Klinikum Stuttgart – SCC (Stuttgart Cancer Center)". Die ausführenden Architekten Schmidt Plöcker arbeiten mit Allplan, die Verbindung zu PREVERA wird über Allplan Bimplus hergestellt. Mehr über dieses Neubauprojekt und unsere Rolle im Projekt erfahren Sie ebenfalls in diesem Newsletter und auf unserer Website.

Viel Freude beim Lesen und beste Grüße

DI Thomas Schnabl (Gründer, Inhaber und Geschäftsführer von PREVERA)

Neues Plugin für schnelle und direkte BIM-Integration

Die bisherige Version des Plugins für Revit und Archicad ermöglichte eine direkte Verbindung zwischen der BIM-Software und der PREVERA BIM-Datenbank, die in erster Linie für eine rasche Abfragen von Information, die über das eigenen Teilmodell hinaus gehen, gedacht war.

Die neue Version geht einen Schritt weiter und stellt den direkten Datenaustausch zwischen den beiden Systemen her. Ganz ohne Excellisten übertragen Sie beispielsweise das Raum- und Funktionsprogramm oder andere planungsrelevanten Informationen auf direktem Weg in die Planungssoftware und wieder zurück. Das Synchronhalten von Planungsinformationen mit der BIM-Datenbank/Raumbuch wird ganz einfach unterstützt

Einfache Installation und Handhabung

Das Plugin wird im BIM-Autorenprogramm installiert und ist über die Menüleiste aufrufbar. Nach Anmeldung am PREVERA Projekt-Server stehen die Funktionen der Datenbank je nach vordefinierten Zugriffsrechten (Schreib- und Leserechte) zur Auswahl.

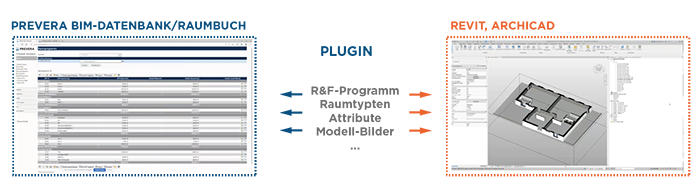

Abb.: Verbindung zw. Revit und PREVERA über das Plugin

Raum- und Funktionsprogramm übertragen

Beginnend mit dem Raum- und Funktionsprogramm, welches in der PREVERA BIM-Datenbank verwaltet wird und woraus Raumtypen abgeleitet werden, kann der Planer diese Daten mit allen notwendigen Attributen in seine Arbeitsumgebung holen. Die Import-Regeln und Parameter-Einstellungen müssen einmalig definiert werden, dann steht einem zügigen und effizienten Workflow nichts mehr im Wege.

Die Bauherrn-Vorgaben, wie Funktion, Soll-Flächen, Ausstattung etc., stehen dem Planer in Revit als Basis für seine Planungsarbeit stets synchron zur Verfügung.

Abb.: PREVERA Plugin für Revit und ARCHICAD

Datenabgleich mit PREVERA

Im Planungsverlauf kann jeder beliebige Planungsstand als Datadrop in die PREVERA BIM-Datenbank übertragen werden, wo alle Planungsinformationen - auch solche aus anderen Quellen und Teilmodellen – zusammengeführt werden und so in die Projektöffentlichkeit gebracht werden.

In PREVERA erledigen Sie alle bekannten Auswertungen, wie Flächen-Soll-Ist-Vergleich sowie Kontrollen auf Vollständigkeit etc. Die Chronologie der Änderungen ist nachvollziehbar abrufbar und vergleichbar.

Änderungen bei Raumtypen

Es kommt immer wieder vor, dass sich Attribute für Räume und Ausstattung im Planungsverlauf ändern. Beispielsweise ändert sich ein Bodenbelag für alle Waschräume oder ähnliches. In der PREVERA BIM-Datenbank können Änderungen bei Raumtypen in einem Arbeitsschritt auf alle verknüpften Räume übertragen werden, wobei selbstverständlich Ausnahmen individuell berücksichtigt werden.

Wenn PREVERA über das Plugin mit den Räumen in Revit verlinkt ist, können diese Änderungen direkt auf das BIM-Modell übertragen werden. Damit sparen Sie nicht nur Zeit, sondern reduzieren auch die Fehlerquellen.

Für mehr Informationen über die BIM-Integration besuchen Sie unsere Website:


>>> BIM-Integration

Raumblätter mit Modell-Bildern (= isometrische Darstellungen aus dem Modell)

Sie wünschen sich eine Kombination von alphanumerischen und grafischen Daten, übersichtlich auf einem A4-Blatt, Raum für Raum? Mit dem neuen Plugin ist das ganz einfach möglich.

In Revit werden automatisch isometrische Ansichten der Räume erstellt und als Bilddatei über das Plugin in die PREVERA BIM-Datenbank hochgeladen. 4 dreidimensionale Ansichten und 1 Grundriss können sodann in PREVERA bei der Ausgabe der Raumblätter angedruckt werden.

Der große Vorteil ist, dass die Raumblätter mit Moldell-Bildern für alle Räume (oder für eine Auswahl) gleichzeitig in einem Arbeitsschritt erstellt werden. Durch diese Automatisierung im Hintergrund sparen Sie immens viel Zeit. Innerhalb weniger Minuten erstellen Sie bebilderte Raumblätter - eine übersichtliche und wichtige Diskussionsgrundlage für Abstimmungen mit Ihrem Auftraggeber.

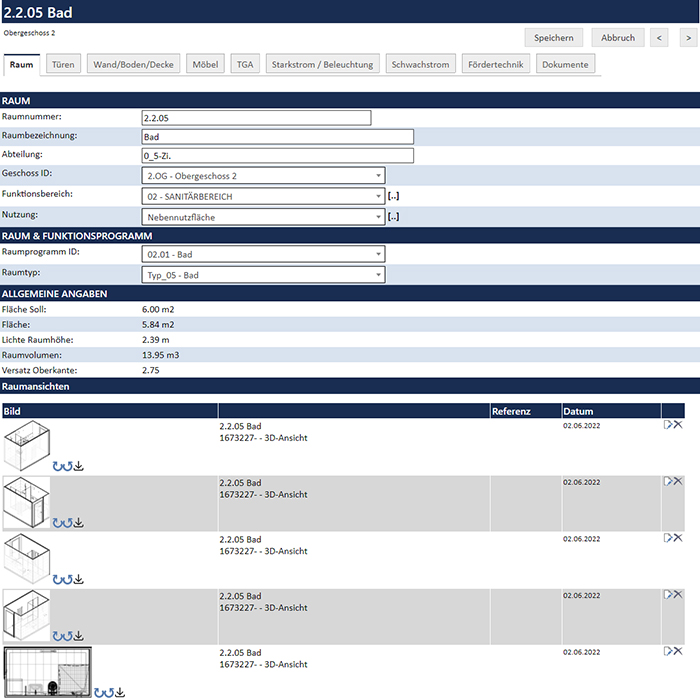

Abb.: Raumblätter mit Modell-Bilder in einem Arbeitsschritt

Abb.: Ausgabe von Raumblättern mit Modell-Bilder

Referenzprojekt
Klinikum Stuttart - Neubau Haus G:
BIM-Integration über Allplan Bimplus

Projektbeschreibung

Im Rahmen des Masterplans für den Neubau des Klinikums Stuttgart entsteht mit dem Haus G das neue Stuttgart Cancer Center - Tumorzentrum Eva Mayr-Stihl, in dem künftig die breite Expertise in den verschiedenen Fachbereichen rund um die Krebsmedizin unter einem Dach gebündelt wird. Es handelt sich um ein komplexes Klinikgebäude, in das nach Fertigstellung im Jahr 2024 die Funktionsbereiche Krebstherapie, Brachytherapie, Strahlen- und Nuklearmedizin, die onkologische Tagesklinik, sowie Pflegebereiche mit 50 Betten einziehen werden.

Abb.: Projekt Klinikum Stuttgart - Neubau Haus G, © SWECO

Geplant wird der Neubau mit BIM. Schmidt Plöcker Architekten als ausführende Architekten sind neben der BIM-basierten Planung auch mit der BIM-Gesamtkoordination, der Aufstellung der AIA und des BAP sowie der Koordination einer modellbasierten digitalen Attributdatenbank zur Integration der Bauteilinformationen aller Fachplaner beauftragt. Das Gebäudemodell wurde in Allplan erstellt. Der Datenaustausch mit der PREVERA BIM-DATENBANK erfolgt über Bimplus.

PREVERA Lösung

Für die Planung des technischen Raumbuchs wurde PREVERA direkt vom Bauherrn beauftragt. Die PREVERA BIM-Datenbank wurde in der frühen Planungsphase 2019 implementiert und erfüllt diese wesentlichen Bauherrnvorgaben:

– Anbindung aller Fachplaner (Architektur, Medizintechnik, Strahlenschutz, Elektro, usw.)
– Integration von Raum- und Funktionsprogramm (Soll-Planung)
– Integration der Daten Architektur (Raum/Tür/Fenster) in der Raumliste (IST-Planung)
– Ausgabe der Informationen in Listen (z.B. Türlisten)
– Qualitätssicherung, Historisierung, Auswertungen
– Nutzung eines BIM-Viewers

Wollen Sie mehr über das Projekt erfahren?

Zum Referenzblatt
